基于 TorchDynamo 的 ONNX 导出器¶

概述
依赖项
一个简单的示例
使用 GUI 检查 ONNX 模型
使用 SARIF 诊断问题
API 参考

警告

用于 TorchDynamo 的 ONNX 导出器是一项快速发展的测试版技术。

概述 ¶

ONNX 导出器利用 TorchDynamo 引擎来挂钩到 Python 的帧评估 API，并将其字节码动态重写为 FX 图。然后，在最终将结果 FX 图转换为 ONNX 图之前对其进行整理。

这种方法的主要优势在于，FX 图是使用字节码分析捕获的，该分析保留了模型的动态特性，而不是使用传统的静态跟踪技术。

导出器旨在模块化且可扩展。它由以下组件组成

ONNX 导出器: Exporter 主类，负责协调导出过程。

ONNX 导出选项: ExportOptions 包含一组控制导出过程的选项。

ONNX 注册表: OnnxRegistry 是 ONNX 算子和函数的注册表。

FX 图提取器: FXGraphExtractor 从 PyTorch 模型中提取 FX 图。

伪造模式: ONNXFakeContext 是一种上下文管理器，它为大型模型启用伪造模式。

ONNX 程序: ONNXProgram 是导出器包含导出的 ONNX 图和诊断信息的输出。

ONNX 程序序列化器: ONNXProgramSerializer 将导出的模型序列化到文件。

ONNX 诊断选项: DiagnosticOptions 包含一组控制导出器发出的诊断信息的选项。

依赖项 ¶

ONNX 导出器依赖于额外的 Python 包

ONNX

ONNX 脚本

它们可以通过 pip 安装

pip install --upgrade onnx onnxscript

一个简单的示例 ¶

以下展示了使用简单的多层感知器 (MLP) 作为示例，导出器 API 的实际应用。

import torch
import torch.nn as nn

class MLPModel(nn.Module):
  def __init__(self):
      super().__init__()
      self.fc0 = nn.Linear(8, 8, bias=True)
      self.fc1 = nn.Linear(8, 4, bias=True)
      self.fc2 = nn.Linear(4, 2, bias=True)
      self.fc3 = nn.Linear(2, 2, bias=True)

  def forward(self, tensor_x: torch.Tensor):
      tensor_x = self.fc0(tensor_x)
      tensor_x = torch.sigmoid(tensor_x)
      tensor_x = self.fc1(tensor_x)
      tensor_x = torch.sigmoid(tensor_x)
      tensor_x = self.fc2(tensor_x)
      tensor_x = torch.sigmoid(tensor_x)
      output = self.fc3(tensor_x)
      return output

model = MLPModel()
tensor_x = torch.rand((97, 8), dtype=torch.float32)
onnx_program = torch.onnx.dynamo_export(model, tensor_x)

如上面的代码所示，您需要做的就是为 torch.onnx.dynamo_export() 提供模型实例及其输入。然后，导出器将返回 torch.onnx.ONNXProgram 的实例，其中包含导出的 ONNX 图以及其他信息。

通过 onnx_program.model_proto 可用的内存中模型是 onnx.ModelProto 对象，它符合 ONNX IR 规范。然后，可以使用 torch.onnx.ONNXProgram.save() API 将 ONNX 模型序列化为 Protobuf 文件。

onnx_program.save("mlp.onnx")

使用 GUI 检查 ONNX 模型 ¶

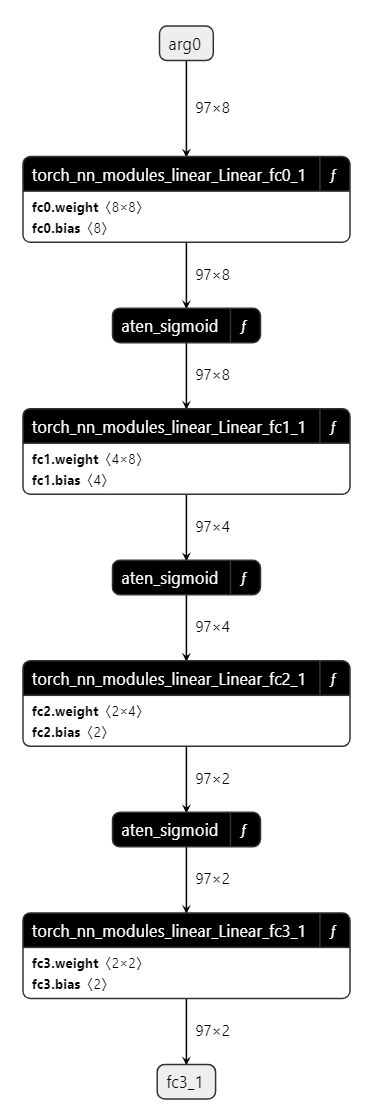

您可以使用 Netron 查看导出的模型。

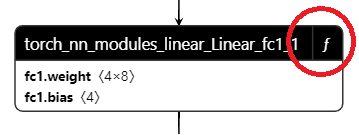

请注意，每个层都以一个矩形框表示，框的右上角有一个 f 图标。

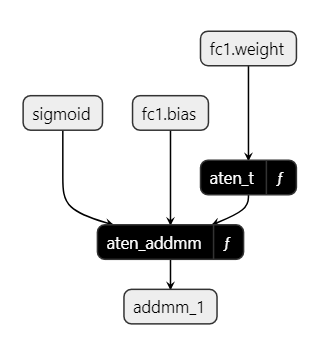

通过展开它，将显示函数体。

函数体是一系列 ONNX 算子或其他函数。

使用 SARIF 诊断问题 ¶

ONNX 诊断通过采用静态分析结果交换格式 (SARIF) 超越了常规日志，以帮助用户使用 GUI（如 Visual Studio Code 的 SARIF 查看器）调试和改进其模型。

主要优势包括

诊断以机器可解析的静态分析结果交换格式 (SARIF) 形式发出。

一种更清晰、结构化的方法来添加新的诊断规则并跟踪它们。

为将来消耗诊断的更多改进奠定基础。

ONNX 诊断 SARIF 规则

class torch.onnx.ONNXProgram(model_proto, input_adapter, output_adapter, diagnostic_context, *, fake_context=None, export_exception=None, model_signature=None, model_torch=None)¶

已导出到 ONNX 的 PyTorch 模型的内存表示。

参数

model_proto (onnx.ModelProto) – 已导出的 ONNX 模型，以 onnx.ModelProto 形式。
input_adapter (io_adapter.InputAdapter) – 用于将 PyTorch 输入转换为 ONNX 输入的输入适配器。
output_adapter (io_adapter.OutputAdapter) – 用于将 PyTorch 输出转换为 ONNX 输出的输出适配器。
diagnostic_context (diagnostics.DiagnosticContext) – 负责记录错误和元数据的 SARIF 诊断系统的上下文对象。
fake_context (Optional[ONNXFakeContext]) – 用于符号跟踪的伪上下文。
export_exception (Optional[Exception]) – 导出过程中发生的异常（如果有）。
model_signature (Optional[torch.export.ExportGraphSignature]) – 已导出 ONNX 图表的模型签名。

adapt_torch_inputs_to_onnx(*model_args, model_with_state_dict=None, **model_kwargs)[source]¶

将 PyTorch 模型输入转换为已导出 ONNX 模型输入格式。

由于设计差异，PyTorch 模型和已导出 ONNX 模型之间的输入/输出格式通常不同。例如，PyTorch 模型允许使用 None，但 ONNX 不支持。PyTorch 模型允许使用嵌套的张量结构，但 ONNX 只支持扁平化的张量，等等。

实际的调整步骤与每个单独的导出相关联。它取决于 PyTorch 模型、用于导出的特定 model_args 和 model_kwargs 集以及导出选项。

此方法重放导出期间记录的调整步骤。

参数

model_args – PyTorch 模型输入。
model_with_state_dict (Optional[Union[Module, Callable, ExportedProgram]]) – 要从中获取额外状态的 PyTorch 模型。如果未指定，则使用导出期间使用的模型。当使用 enable_fake_mode() 提取 ONNX 图表所需的真实初始化程序时，这是必需的。
model_kwargs – PyTorch 模型关键字输入。

返回值

从 PyTorch 模型输入转换的一系列张量。

返回类型

Sequence[Union[Tensor, int, float, bool, dtype]]

示例

# xdoctest: +REQUIRES(env:TORCH_DOCTEST_ONNX)
>>> import torch
>>> import torch.onnx
>>> from typing import Dict, Tuple
>>> def func_nested_input(
...     x_dict: Dict[str, torch.Tensor],
...     y_tuple: Tuple[torch.Tensor, Tuple[torch.Tensor, torch.Tensor]]
... ):
...     if "a" in x_dict:
...         x = x_dict["a"]
...     elif "b" in x_dict:
...         x = x_dict["b"]
...     else:
...         x = torch.randn(3)
...
...     y1, (y2, y3) = y_tuple
...
...     return x + y1 + y2 + y3
>>> x_dict = {"a": torch.tensor(1.)}
>>> y_tuple = (torch.tensor(2.), (torch.tensor(3.), torch.tensor(4.)))
>>> onnx_program = torch.onnx.dynamo_export(func_nested_input, x_dict, y_tuple)
>>> print(x_dict, y_tuple)
{'a': tensor(1.)} (tensor(2.), (tensor(3.), tensor(4.)))
>>> print(onnx_program.adapt_torch_inputs_to_onnx(x_dict, y_tuple, model_with_state_dict=func_nested_input))
(tensor(1.), tensor(2.), tensor(3.), tensor(4.))

警告

此 API 处于实验阶段，不向后兼容。

adapt_torch_outputs_to_onnx(model_outputs, model_with_state_dict=None)[source]¶

将 PyTorch 模型输出转换为导出的 ONNX 模型输出格式。

由于设计差异，PyTorch 模型和已导出 ONNX 模型之间的输入/输出格式通常不同。例如，PyTorch 模型允许使用 None，但 ONNX 不支持。PyTorch 模型允许使用嵌套的张量结构，但 ONNX 只支持扁平化的张量，等等。

实际的调整步骤与每个单独的导出相关联。它取决于 PyTorch 模型、用于导出的特定 model_args 和 model_kwargs 集以及导出选项。

此方法重放导出期间记录的调整步骤。

参数

model_outputs (Any) – PyTorch 模型输出。
model_with_state_dict (Optional[Union[Module, Callable, ExportedProgram]]) – 要从中获取额外状态的 PyTorch 模型。如果未指定，则使用导出期间使用的模型。当使用 enable_fake_mode() 提取 ONNX 图表所需的真实初始化程序时，这是必需的。

返回值

以导出的 ONNX 模型输出格式呈现的 PyTorch 模型输出。

返回类型

Sequence[Union[Tensor, int, float, bool]]

示例

# xdoctest: +REQUIRES(env:TORCH_DOCTEST_ONNX)
>>> import torch
>>> import torch.onnx
>>> def func_returning_tuples(x, y, z):
...     x = x + y
...     y = y + z
...     z = x + y
...     return (x, (y, z))
>>> x = torch.tensor(1.)
>>> y = torch.tensor(2.)
>>> z = torch.tensor(3.)
>>> onnx_program = torch.onnx.dynamo_export(func_returning_tuples, x, y, z)
>>> pt_output = func_returning_tuples(x, y, z)
>>> print(pt_output)
(tensor(3.), (tensor(5.), tensor(8.)))
>>> print(onnx_program.adapt_torch_outputs_to_onnx(pt_output, model_with_state_dict=func_returning_tuples))
[tensor(3.), tensor(5.), tensor(8.)]

警告

此 API 处于实验阶段，不向后兼容。

property diagnostic_context: diagnostics.DiagnosticContext¶: 与导出相关的诊断上下文。

property fake_context: Optional[ONNXFakeContext]¶: 与导出相关的伪上下文。

property model_proto: onnx.ModelProto¶: 导出的 ONNX 模型，以 onnx.ModelProto 格式表示。

property model_signature: Optional[ExportGraphSignature]¶

导出的 ONNX 图的模型签名。

此信息很重要，因为 ONNX 规范通常与 PyTorch 的规范不同，导致 ONNX 图的输入和输出模式与实际的 PyTorch 模型实现不同。通过使用模型签名，用户可以了解输入和输出差异，并在 ONNX Runtime 中正确执行模型。

注意：模型签名仅在从 torch.export.ExportedProgram 对象导出 ONNX 图时可用。

注意：对模型进行的任何更改模型签名的转换，必须通过 InputAdaptStep 和/或 OutputAdaptStep 对此模型签名进行相应的更新。

示例

以下模型生成不同组的输入和输出。前 4 个输入是模型参数（即 conv1.weight、conv2.weight、fc1.weight、fc2.weight），接下来的 2 个输入是注册的缓冲区（即 my_buffer2、my_buffer1），最后 2 个输入是用户输入（即 x 和 b）。第一个输出是缓冲区变异（即 my_buffer2），最后一个输出是实际的模型输出。

>>> import pprint
>>> class CustomModule(torch.nn.Module):
...     def __init__(self):
...         super().__init__()
...         self.my_parameter = torch.nn.Parameter(torch.tensor(2.0))
...         self.register_buffer("my_buffer1", torch.tensor(3.0))
...         self.register_buffer("my_buffer2", torch.tensor(4.0))
...         self.conv1 = torch.nn.Conv2d(1, 32, 3, 1, bias=False)
...         self.conv2 = torch.nn.Conv2d(32, 64, 3, 1, bias=False)
...         self.fc1 = torch.nn.Linear(9216, 128, bias=False)
...         self.fc2 = torch.nn.Linear(128, 10, bias=False)
...     def forward(self, x, b):
...         tensor_x = self.conv1(x)
...         tensor_x = torch.nn.functional.sigmoid(tensor_x)
...         tensor_x = self.conv2(tensor_x)
...         tensor_x = torch.nn.functional.sigmoid(tensor_x)
...         tensor_x = torch.nn.functional.max_pool2d(tensor_x, 2)
...         tensor_x = torch.flatten(tensor_x, 1)
...         tensor_x = self.fc1(tensor_x)
...         tensor_x = torch.nn.functional.sigmoid(tensor_x)
...         tensor_x = self.fc2(tensor_x)
...         output = torch.nn.functional.log_softmax(tensor_x, dim=1)
...         (
...         self.my_buffer2.add_(1.0) + self.my_buffer1
...         )  # Mutate buffer through in-place addition
...         return output
>>> inputs = (torch.rand((64, 1, 28, 28), dtype=torch.float32), torch.randn(3))
>>> exported_program = torch.export.export(CustomModule(), args=inputs).run_decompositions({})
>>> onnx_program = torch.onnx.dynamo_export(exported_program, *inputs)
>>> pprint.pprint(onnx_program.model_signature)
ExportGraphSignature(input_specs=[InputSpec(kind=<InputKind.PARAMETER: 2>,
                                      arg=TensorArgument(name='p_conv1_weight'),
                                      target='conv1.weight',
                                      persistent=None),
                            InputSpec(kind=<InputKind.PARAMETER: 2>,
                                      arg=TensorArgument(name='p_conv2_weight'),
                                      target='conv2.weight',
                                      persistent=None),
                            InputSpec(kind=<InputKind.PARAMETER: 2>,
                                      arg=TensorArgument(name='p_fc1_weight'),
                                      target='fc1.weight',
                                      persistent=None),
                            InputSpec(kind=<InputKind.PARAMETER: 2>,
                                      arg=TensorArgument(name='p_fc2_weight'),
                                      target='fc2.weight',
                                      persistent=None),
                            InputSpec(kind=<InputKind.BUFFER: 3>,
                                      arg=TensorArgument(name='b_my_buffer2'),
                                      target='my_buffer2',
                                      persistent=True),
                            InputSpec(kind=<InputKind.BUFFER: 3>,
                                      arg=TensorArgument(name='b_my_buffer1'),
                                      target='my_buffer1',
                                      persistent=True),
                            InputSpec(kind=<InputKind.USER_INPUT: 1>,
                                      arg=TensorArgument(name='x'),
                                      target=None,
                                      persistent=None),
                            InputSpec(kind=<InputKind.USER_INPUT: 1>,
                                      arg=TensorArgument(name='b'),
                                      target=None,
                                      persistent=None)],
               output_specs=[OutputSpec(kind=<OutputKind.BUFFER_MUTATION: 3>,
                                        arg=TensorArgument(name='add'),
                                        target='my_buffer2'),
                             OutputSpec(kind=<OutputKind.USER_OUTPUT: 1>,
                                        arg=TensorArgument(name='_log_softmax'),
                                        target=None)])

save(destination, *, include_initializers=True, model_state=None, serializer=None)[source]¶

使用指定的 serializer 将内存中的 ONNX 模型保存到 destination。

参数

destination (Union[str, BufferedIOBase]) – 保存 ONNX 模型的目标位置。可以是字符串或文件类对象。与 model_state 结合使用时，它必须是包含目标位置完整路径的字符串。如果 destination 是字符串，除了将 ONNX 模型保存到文件中，模型权重还将存储在与 ONNX 模型相同目录下的单独文件中。例如，对于 destination=”/path/model.onnx”，初始化器将保存在 “/path/” 文件夹中，与 “onnx.model” 位于同一文件夹。
include_initializers (bool) – 是否将初始化器作为外部数据包含在 ONNX 图中。不能与 model_state_dict 结合使用。
model_state (Optional[Union[Dict[str, Any], str]]) – 包含所有权重的 PyTorch 模型的 state_dict。可以是包含检查点路径的字符串，也可以是包含实际模型状态的字典。支持的文件格式与 torch.load 和 safetensors.safe_open 支持的格式相同。在使用 enable_fake_mode() 但 ONNX 图需要实际初始化器时，此参数是必需的。
serializer (Optional[ONNXProgramSerializer]) – 要使用的序列化程序。如果未指定，模型将被序列化为 Protobuf 格式。

save_diagnostics(destination)[source]¶

将导出诊断作为 SARIF 日志保存到指定的目标路径。

参数: destination (str) – 保存诊断 SARIF 日志的目标位置。它必须以 .sarif 扩展名结尾。
引发: ValueError – 如果目标路径不以 .sarif 扩展名结尾。

class torch.onnx.ONNXProgramSerializer(*args, **kwargs)¶

用于将 ONNX 图序列化为特定格式（例如 Protobuf）的协议。请注意，这是一种高级用法场景。

serialize(onnx_program, destination)[source]¶

必须实现的用于序列化的协议方法。

参数

onnx_program (ONNXProgram) – 表示内存中导出的 ONNX 模型
destination (BufferedIOBase) – 二进制 IO 流或预分配的缓冲区，序列化后的模型应写入其中。

示例

一个简单的序列化器，将导出的 onnx.ModelProto 以 Protobuf 格式写入 destination

# xdoctest: +REQUIRES(env:TORCH_DOCTEST_ONNX)
>>> import io
>>> import torch
>>> import torch.onnx
>>> class MyModel(torch.nn.Module):  # Dummy model
...     def __init__(self) -> None:
...         super().__init__()
...         self.linear = torch.nn.Linear(2, 2)
...     def forward(self, x):
...         out = self.linear(x)
...         return out
>>> class ProtobufONNXProgramSerializer:
...     def serialize(
...         self, onnx_program: torch.onnx.ONNXProgram, destination: io.BufferedIOBase
...     ) -> None:
...         destination.write(onnx_program.model_proto.SerializeToString())
>>> model = MyModel()
>>> arg1 = torch.randn(2, 2, 2)  # positional input 1
>>> torch.onnx.dynamo_export(model, arg1).save(
...     destination="exported_model.onnx",
...     serializer=ProtobufONNXProgramSerializer(),
... )

class torch.onnx.ONNXRuntimeOptions(*, session_options=None, execution_providers=None, execution_provider_options=None)¶

用于影响通过 ONNX Runtime 执行 ONNX 模型的选项。

变量

session_options (Optional[Sequence['onnxruntime.SessionOptions']]) – ONNX Runtime 会话选项。
execution_providers (Optional[Sequence[Union[str, Tuple[str, Dict[Any, Any]]]]]) – 在模型执行期间要使用的 ONNX Runtime 执行提供程序。
execution_provider_options (Optional[Sequence[Dict[Any, Any]]]) – ONNX Runtime 执行提供程序选项。

class torch.onnx.InvalidExportOptionsError¶: 当用户为 ExportOptions 指定了无效的值时引发。

class torch.onnx.OnnxExporterError(onnx_program, message)¶

当 ONNX 导出器错误发生时引发。

在 ONNX 导出过程中出现错误时，将抛出此异常。它封装了直到失败时生成的 ONNXProgram 对象，允许访问部分导出结果和相关元数据。

class torch.onnx.OnnxRegistry¶

ONNX 函数的注册表。

注册表维护从限定名称到固定操作集版本下的符号函数的映射。它支持注册自定义 onnx-script 函数，并允许调度程序将调用调度到相应的函数。

get_op_functions(namespace, op_name, overload=None)[source]¶

返回给定操作的 ONNXFunctions 列表：torch.ops.<namespace>.<op_name>.<overload>。

该列表按注册时间排序。自定义运算符应该位于列表的后半部分。

参数

namespace (str) – 要获取的运算符的命名空间。
op_name (str) – 要获取的运算符的名称。
overload (Optional[str]) – 要获取的运算符的重载。如果是默认重载，请将其保留为 None。

返回值

对应于给定名称的 ONNXFunctions 列表，如果名称不在注册表中，则为 None。

返回类型

Optional[List[ONNXFunction]]

is_registered_op(namespace, op_name, overload=None)[source]¶

返回给定操作是否已注册：torch.ops.<namespace>.<op_name>.<overload>。

参数

namespace (str) – 要检查的运算符的命名空间。
op_name (str) – 要检查的运算符的名称。
overload (Optional[str]) – 要检查的运算符的重载。如果是默认重载，请将其保留为 None。

返回值

如果给定操作已注册，则为 True，否则为 False。

返回类型

bool

property opset_version: int¶: 导出器应针对的 ONNX 操作集版本。默认值为最新支持的 ONNX 操作集版本：18。随着 ONNX 的不断发展，默认版本会随着时间的推移而递增。

register_op(function, namespace, op_name, overload=None, is_complex=False)[source]¶

注册自定义运算符：torch.ops.<namespace>.<op_name>.<overload>。

参数

function (Union[onnxscript.OnnxFunction, onnxscript.TracedOnnxFunction]) – 要注册的 onnx-sctip 函数。
namespace (str) – 要注册的运算符的命名空间。
op_name (str) – 要注册的运算符的名称。
overload (Optional[str]) – 要注册的运算符的重载。如果是默认重载，请将其保留为 None。
is_complex (bool) – 函数是否为处理复数值输入的函数。

引发

ValueError – 如果名称不是“namespace::op”的形式。

class torch.onnx.DiagnosticOptions(verbosity_level=20, warnings_as_errors=False)¶

诊断上下文的选项。

变量

verbosity_level (int) – 设置为每个诊断记录的信息量，相当于 Python 日志模块中的“级别”。
warnings_as_errors (bool) – 当为 True 时，警告诊断将被视为错误诊断。

基于 TorchDynamo 的 ONNX 导出器¶

概述 ¶

依赖项 ¶

一个简单的示例 ¶

使用 GUI 检查 ONNX 模型 ¶

使用 SARIF 诊断问题 ¶

API 参考 ¶

文档

教程

资源

基于 TorchDynamo 的 ONNX 导出器¶

概述¶

依赖项¶

一个简单的示例¶

使用 GUI 检查 ONNX 模型¶

使用 SARIF 诊断问题¶

API 参考¶

文档

教程

资源

概述 ¶

依赖项 ¶

一个简单的示例 ¶

使用 GUI 检查 ONNX 模型 ¶

使用 SARIF 诊断问题 ¶

API 参考 ¶
