构建 ExecuTorch Android 演示应用程序¶

本项目基于 PyTorch Android Demo App。

本指南介绍如何使用演示应用程序为 Android 设置 ExecuTorch。该应用程序使用 DeepLab v3 模型进行图像分割任务。模型使用 XNNPACK FP32 后端导出到 ExecuTorch。

您将学到什么

如何为 Android arm64-v8a 设置构建目标
如何构建 Android 的 JNI 包装器所需的 ExecuTorch 运行时
如何使用所需的 JNI 库和模型文件构建应用程序

先决条件

请参考设置 ExecuTorch 来设置仓库和开发环境。
下载并安装 Android Studio 和 SDK。
支持的主机操作系统：CentOS、macOS Ventura (M1/x86_64)。有关高通 HTP 的特定要求，请参见下文。
仅限高通 HTP1: 为了在高通的 AI 引擎直接上构建和运行，请遵循使用高通 AI 引擎直接后端构建和运行 ExecuTorch 来获取硬件和软件先决条件。本教程中使用的版本是 2.19。本教程中使用的芯片是 SM8450。

注意

此演示应用程序和教程仅在 arm64-v8a ABI 上经过验证。

构建¶

提前编译¶

我们在 Android Demo App 中为 ExecuTorch 运行时生成模型文件。

XNNPACK 委托¶

要将 DeepLab v3 委托给 XNNPACK 后端，请执行以下操作来导出模型

python3 -m examples.xnnpack.aot_compiler --model_name="dl3" --delegate
mkdir -p examples/demo-apps/android/ExecuTorchDemo/app/src/main/assets/
cp dl3_xnnpack_fp32.pte examples/demo-apps/android/ExecuTorchDemo/app/src/main/assets/

有关降低到 XNNPACK 的更详细教程，请参见 XNNPACK 后端。

高通 Hexagon NPU¶

要将模型委托给高通 Hexagon NPU，请按照教程此处进行操作。

生成模型后，将模型复制到 assets 目录。

python -m examples.qualcomm.scripts.deeplab_v3 -b build_android -m SM8450 -s <adb_connected_device_serial>
cp deeplab_v3/dlv3_qnn.pte examples/demo-apps/android/ExecuTorchDemo/app/src/main/assets/

运行时¶

我们构建了运行模型所需的 ExecuTorch 运行时库。

XNNPACK¶

构建具有 XNNPACK 后端的库的 CMake 目标

export ANDROID_NDK=<path-to-android-ndk>
export ANDROID_ABI=arm64-v8a

rm -rf cmake-android-out && mkdir cmake-android-out

# Build the core executorch library
cmake . -DCMAKE_INSTALL_PREFIX=cmake-android-out \
  -DCMAKE_TOOLCHAIN_FILE="${ANDROID_NDK}/build/cmake/android.toolchain.cmake" \
  -DANDROID_ABI="${ANDROID_ABI}" \
  -DEXECUTORCH_BUILD_XNNPACK=ON \
  -DEXECUTORCH_BUILD_EXTENSION_DATA_LOADER=ON \
  -DEXECUTORCH_BUILD_EXTENSION_MODULE=ON \
  -Bcmake-android-out

cmake --build cmake-android-out -j16 --target install

当我们设置 EXECUTORCH_BUILD_XNNPACK=ON 时，我们将构建目标 xnnpack_backend，该目标反过来通过 CMake 链接到 libexecutorch_jni。

构建 Android 扩展

# Build the android extension
cmake extension/android \
  -DCMAKE_TOOLCHAIN_FILE="${ANDROID_NDK}"/build/cmake/android.toolchain.cmake \
  -DANDROID_ABI="${ANDROID_ABI}" \
  -DCMAKE_INSTALL_PREFIX=cmake-android-out \
  -Bcmake-android-out/extension/android

cmake --build cmake-android-out/extension/android -j16

libexecutorch_jni.so 封装了来自 xnnpack_backend 的所需 XNNPACK 后端运行时库，并使用 fbjni 添加了额外的 JNI 层。这后来暴露给 Java 应用程序。

高通 Hexagon NPU¶

构建具有高通 Hexagon NPU (HTP) 后端（也包括 XNNPACK）的库的 CMake 目标

export ANDROID_NDK=<path-to-android-ndk>
export ANDROID_ABI=arm64-v8a
export QNN_SDK_ROOT=<path-to-qnn-sdk>

rm -rf cmake-android-out && mkdir cmake-android-out && cd cmake-android-out
cmake . -DCMAKE_INSTALL_PREFIX=cmake-android-out \
    -DCMAKE_TOOLCHAIN_FILE="${ANDROID_NDK}/build/cmake/android.toolchain.cmake" \
    -DANDROID_ABI="${ANDROID_ABI}" \
    -DEXECUTORCH_BUILD_XNNPACK=ON \
    -DEXECUTORCH_BUILD_QNN=ON \
    -DQNN_SDK_ROOT="${QNN_SDK_ROOT}" \
    -DEXECUTORCH_BUILD_EXTENSION_DATA_LOADER=ON \
    -DEXECUTORCH_BUILD_EXTENSION_MODULE=ON \
    -Bcmake-android-out

cmake --build cmake-android-out -j16 --target install

与 XNNPACK 库类似，通过这种设置，我们编译 libexecutorch_jni.so，但它添加了一个额外的静态库 qnn_executorch_backend，该库封装了高通 HTP 运行时库并注册了高通 HTP 后端。这后来暴露给 Java 应用程序。

qnn_executorch_backend 是在我们打开 CMake 选项 EXECUTORCH_BUILD_QNN 时构建的。它将包含来自 backends/qualcomm 的 CMakeLists.txt，我们在其中 add_library(qnn_executorch_backend STATIC)。

构建 Android 扩展

cmake extension/android \
  -DCMAKE_TOOLCHAIN_FILE="${ANDROID_NDK}"/build/cmake/android.toolchain.cmake \
  -DANDROID_ABI="${ANDROID_ABI}" \
  -DCMAKE_INSTALL_PREFIX=cmake-android-out \
  -Bcmake-android-out/extension/android

cmake --build cmake-android-out/extension/android -j16

通过演示应用程序部署到设备¶

通过 XNNPACK 部署模型的步骤¶

mkdir -p examples/demo-apps/android/ExecuTorchDemo/app/src/main/jniLibs/arm64-v8a
cp cmake-android-out/extension/android/libexecutorch_jni.so \
   examples/demo-apps/android/ExecuTorchDemo/app/src/main/jniLibs/arm64-v8a/libexecutorch.so

这允许 Android 应用程序将 ExecuTorch 运行时与 XNNPACK 后端作为 JNI 库加载。稍后，此共享库将由 Java 代码中的 NativePeer.java 加载。

通过高通 AI 引擎直接部署模型的步骤¶

mkdir -p ../examples/demo-apps/android/ExecuTorchDemo/app/src/main/jniLibs/arm64-v8a

我们需要将一些额外的 Qualcomm HTP 后端库推送到应用程序。请参考高通文档。

cp ${QNN_SDK_ROOT}/lib/aarch64-android/libQnnHtp.so ${QNN_SDK_ROOT}/lib/hexagon-v69/unsigned/libQnnHtpV69Skel.so ${QNN_SDK_ROOT}/lib/aarch64-android/libQnnHtpV69Stub.so ${QNN_SDK_ROOT}/lib/aarch64-android/libQnnSystem.so \
   examples/demo-apps/android/ExecuTorchDemo/app/src/main/jniLibs/arm64-v8a

复制核心库

cp cmake-android-out/extension/android/libexecutorch_jni.so \
   examples/demo-apps/android/ExecuTorchDemo/app/src/main/jniLibs/arm64-v8a/libexecutorch.so
cp cmake-android-out/lib/libqnn_executorch_backend.so \
   examples/demo-apps/android/ExecuTorchDemo/app/src/main/jniLibs/arm64-v8a/libqnn_executorch_backend.so

运行应用程序¶

使用 Android Studio 打开项目 examples/demo-apps/android/ExecuTorchDemo。
运行应用程序 (^R)。

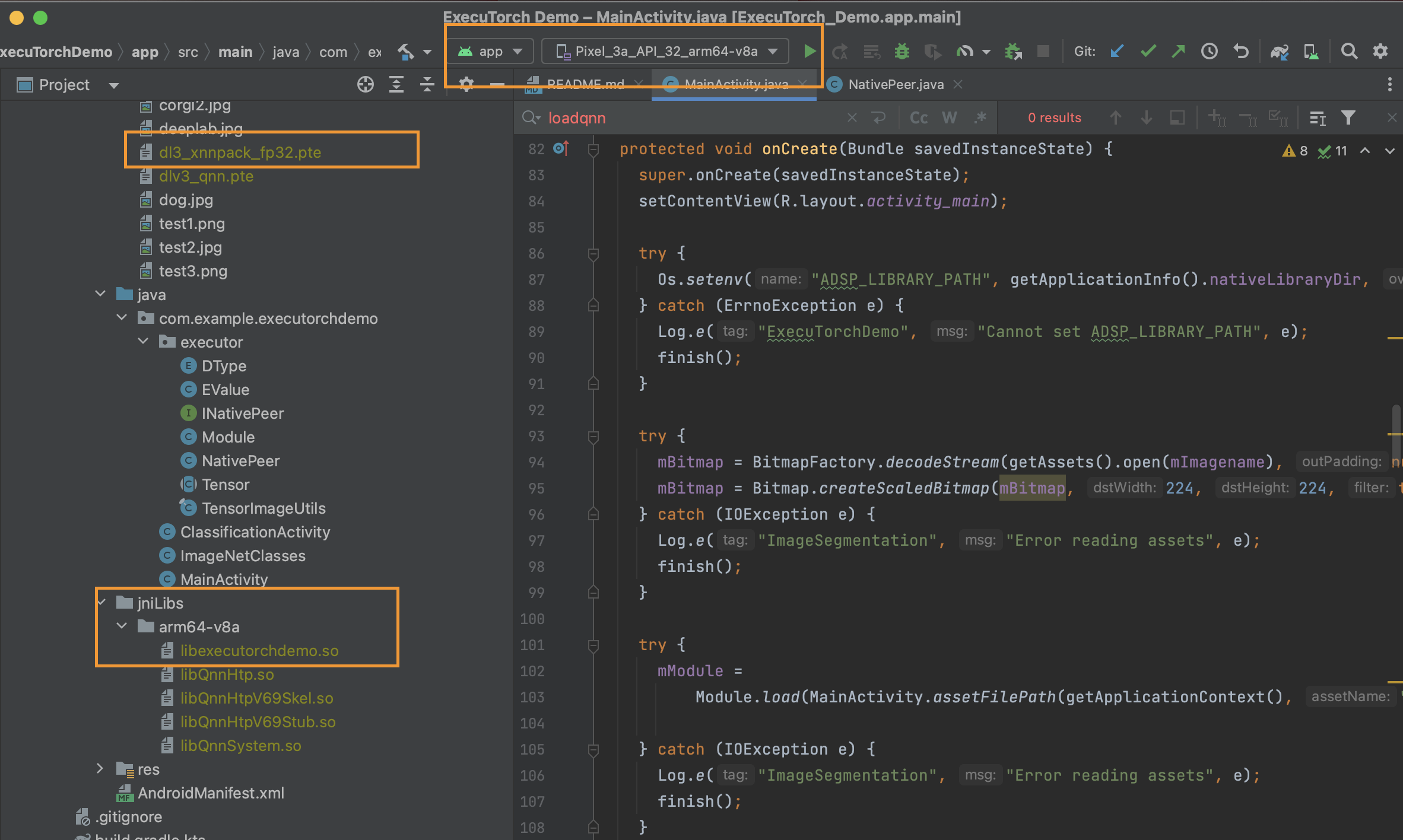

Android Studio View

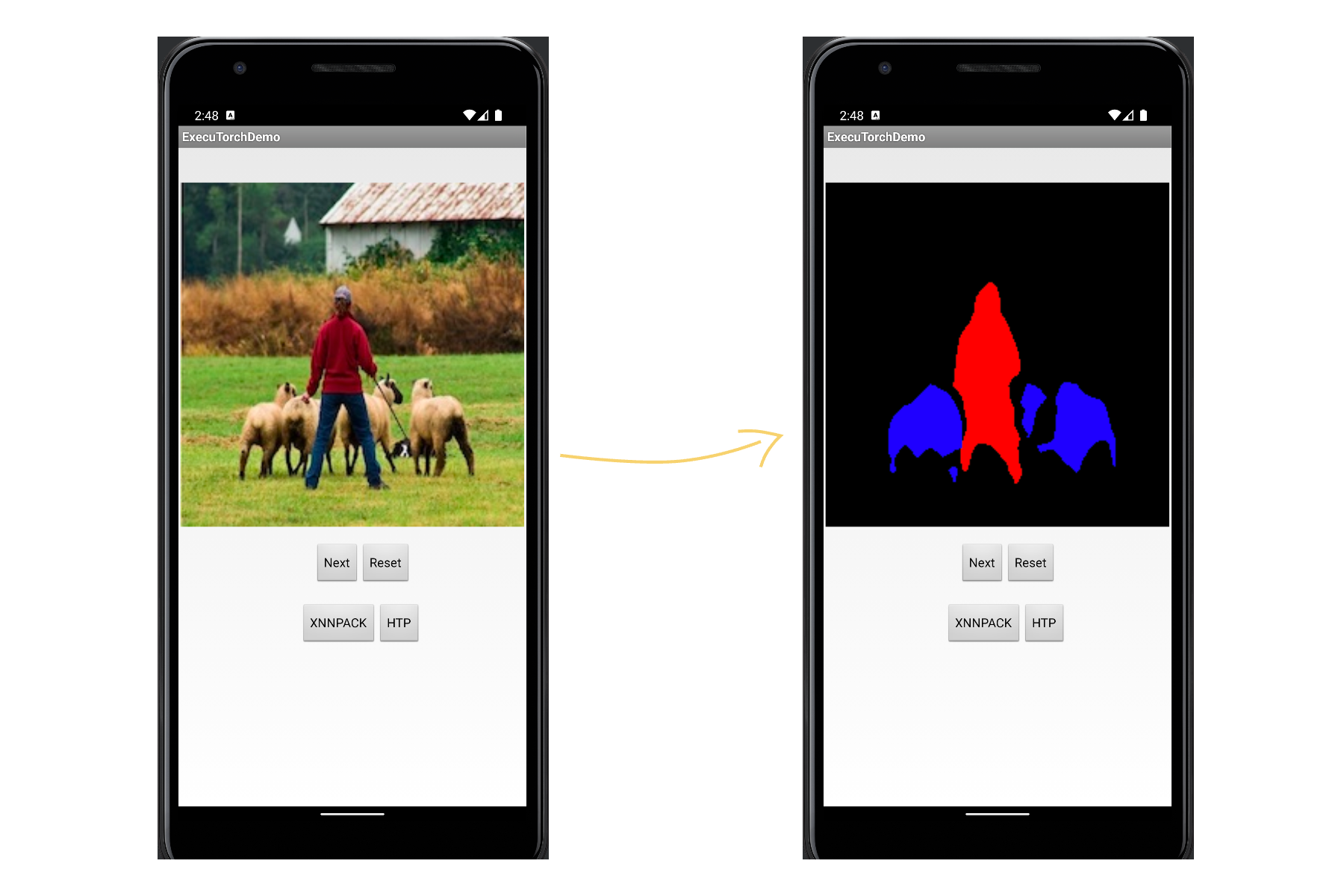

在手机或模拟器上，您可以尝试运行模型： Android 演示

要点¶

通过本教程，我们学习了如何构建具有 XNNPACK（或 Qualcomm HTP）后端的 ExecuTorch 运行时库，并将其公开到 JNI 层以构建运行分割模型的 Android 应用程序。

报告问题¶

如果您在按照本教程操作时遇到任何错误或问题，请在 Github 上提交错误/问题。

1: 本节仅适用于应用程序中需要 Qualcomm HTP 后端的情况。同样适用于标题为 Qualcomm Hexagon NPU 的部分。
