在 Xtensa HiFi4 DSP 上构建和运行 ExecuTorch¶

在本教程中，我们将引导您完成在 Xtensa HiFi4 DSP 上构建 ExecuTorch 并运行简单模型的过程。

Cadence 是一家硬件和软件供应商，为许多计算工作负载提供解决方案，包括在功耗有限的嵌入式设备上运行。 Xtensa HiFi4 DSP 是一款数字信号处理器 (DSP)，针对运行基于音频的神经网络（如唤醒词检测、自动语音识别 (ASR) 等）进行了优化。

除了芯片之外，HiFi4 神经网络库 (nnlib) 提供了一套优化的库函数，这些函数通常用于 NN 处理，我们在本示例中使用这些函数来演示如何加速常见操作。

除了能够在 Xtensa HiFi4 DSP 上运行之外，本教程的另一个目标是演示 ExecuTorch 的可移植性及其在 Xtensa HiFi4 DSP 等低功耗嵌入式设备上运行的能力。此工作流程不需要任何委托，它使用自定义运算符和编译器传递来增强模型，使其更适合在 Xtensa HiFi4 DSP 上运行。自定义量化器用于将激活和权重表示为 uint8 而不是 float，并调用相应的运算符。最后，使用 Xtensa 内在函数优化的自定义内核提供运行时加速。

您将在本教程中学习的内容

在本教程中，您将学习如何导出针对 Xtensa HiFi4 DSP 的线性操作的量化模型。
您还将学习如何在 Xtensa HiFi4 DSP 上编译和部署 ExecuTorch 运行时以及运行上一步骤中生成的量化模型所需的内核。

我们建议您在此之前完成的教程

注意

本教程的 Linux 部分已在 Ubuntu 22.04 LTS 上设计和测试，需要 glibc 2.34。其他发行版可以使用变通方法，但本教程中不会介绍。

先决条件（硬件和软件）¶

为了能够在 Xtensa HiFi4 DSP 上成功构建和运行 ExecuTorch，您需要以下硬件和软件组件。

硬件¶

i.MX RT600 评估套件

软件¶

x86-64 Linux 系统（用于编译 DSP 二进制文件）
MCUXpresso IDE
- 此 IDE 支持多个平台，包括 MacOS。您可以在任何支持的平台上使用它，因为您只使用它来将 DSP 映像（您将在本教程的后面构建）刷入板子。
J-Link
- 用于将固件映像刷入板子。您可以在安装 MCUXpresso IDE 的同一平台上安装它。
- 注意：根据 NXP 板的版本，可能会安装除 JLink 之外的其他探针。无论哪种情况，刷入都是使用 MCUXpresso IDE 以类似的方式完成的。
MCUXpresso SDK
- 将此 SDK 下载到您的 Linux 机器上，解压缩它并记下存储它的路径。您稍后会需要它。
Xtensa 编译器
- 将此下载到您的 Linux 机器上。这是为 HiFi4 DSP 构建 ExecuTorch 所需的。
对于具有优化内核的情况，请使用 nnlib 仓库。

设置开发环境¶

步骤 1. 为了能够成功安装上面指定的所有软件组件，用户需要完成下面链接的 NXP 教程。虽然教程本身介绍了 Windows 设置，但大多数步骤也可以转换为 Linux 安装。

NXP 关于设置板子和开发环境的教程

注意

在继续下一部分之前，用户应该能够成功地从上面的教程中刷入 **dsp_mu_polling_cm33** 示例应用程序，并在 UART 控制台上注意到输出，表明 Cortex-M33 和 HiFi4 DSP 正在相互通信。

步骤 2. 确保您已完成本页面顶部链接的 ExecuTorch 设置教程。

工作树描述¶

工作树是

examples/xtensa/
├── aot
├── kernels
├── ops
├── third-party
└── utils

AoT（提前编译）组件:

AoT 文件夹包含将模型导出到 ExecuTorch .pte 文件所需的所有 Python 脚本和函数。在我们的例子中，export_example.py 定义了一个模型和一些示例输入（设置为一个向量），并将其通过量化器（来自 quantizer.py）。然后，一些编译器传递（也在 quantizer.py 中定义）将运算符替换为芯片上支持和优化的自定义运算符。任何用于计算内容的运算符都应该在 meta_registrations.py 中定义，并在其他文件夹中具有相应的实现。

运算符:

运算符文件夹包含两种运算符：来自 ExecuTorch 可移植库的现有运算符和定义自定义计算的新运算符。前者只是将运算符分派到相关的 ExecuTorch 实现，而后者充当接口，设置自定义内核计算输出所需的一切。

内核:

内核文件夹包含将在 HiFi4 芯片上运行的优化内核。它们使用 Xtensa 内在函数以低功耗提供高性能。

构建¶

在此步骤中，您将从不同的模型生成 ExecuTorch 程序。然后，您将在运行时构建步骤中使用此程序（.pte 文件）将此程序烘焙到 DSP 映像中。

简单模型:

第一个简单的模型旨在测试本教程的所有组件是否正常工作，并且只执行加法运算。生成的称为 add.pte。

cd executorch
python3 -m examples.portable.scripts.export --model_name="add"

量化线性:

第二个更复杂的模型是量化的线性运算。该模型在这里定义。线性是大多数自动语音识别 (ASR) 模型的支柱。

生成的称为 XtensaDemoModel.pte。

cd executorch
python3 -m examples.xtensa.aot.export_example

运行时¶

构建 DSP 固件映像 在此步骤中，您将构建 DSP 固件映像，该映像由示例 ExecuTorch 运行器以及从上一步生成的程序组成。此映像加载到 DSP 后，将运行此程序包含的模型。

步骤 1. 配置指向您在上一步中安装的 Xtensa 工具链所需的環境變數。需要设置的三个环境变量包括

# Directory in which the Xtensa toolchain was installed
export XTENSA_TOOLCHAIN=/home/user_name/xtensa/XtDevTools/install/tools
# The version of the toolchain that was installed. This is essentially the name of the directory
# that is present in the XTENSA_TOOLCHAIN directory from above.
export TOOLCHAIN_VER=RI-2021.8-linux
# The Xtensa core that you're targeting.
export XTENSA_CORE=nxp_rt600_RI2021_8_newlib

步骤 2. 克隆 nnlib 仓库，该仓库包含针对 HiFi4 DSP 的优化内核和原语，使用 git clone git@github.com:foss-xtensa/nnlib-hifi4.git 命令。

步骤 3. 运行 CMake 构建。为了运行 CMake 构建，您需要以下路径：

上一步骤中生成的程序
NXP SDK 根目录的路径。这应该已经在设置开发环境部分中安装。这是一个包含 boards、components、devices 等文件夹的目录。

cd executorch
rm -rf cmake-out
# prebuild and install executorch library
cmake -DCMAKE_TOOLCHAIN_FILE=<path_to_executorch>/examples/cadence/cadence.cmake \
    -DCMAKE_INSTALL_PREFIX=cmake-out \
    -DCMAKE_BUILD_TYPE=Debug \
    -DEXECUTORCH_BUILD_HOST_TARGETS=ON \
    -DEXECUTORCH_BUILD_EXECUTOR_RUNNER=OFF \
    -DEXECUTORCH_BUILD_FLATC=OFF \
    -DFLATC_EXECUTABLE="$(which flatc)" \
    -DEXECUTORCH_BUILD_EXTENSION_RUNNER_UTIL=ON \
    -DPYTHON_EXECUTABLE=python3 \
    -Bcmake-out .

cmake --build cmake-out -j8 --target install --config Debug
# build xtensa runner
cmake -DCMAKE_BUILD_TYPE=Debug \
    -DCMAKE_TOOLCHAIN_FILE=<path_to_executorch>/examples/xtensa/xtensa.cmake \
    -DCMAKE_PREFIX_PATH=<path_to_executorch>/cmake-out \
    -DMODEL_PATH=<path_to_program_file_generated_in_previous_step> \
    -DNXP_SDK_ROOT_DIR=<path_to_nxp_sdk_root> -DEXECUTORCH_BUILD_FLATC=0 \
    -DFLATC_EXECUTABLE="$(which flatc)" \
    -DNN_LIB_BASE_DIR=<path_to_nnlib_cloned_in_step_2> \
    -Bcmake-out/examples/xtensa \
    examples/xtensa

cmake --build cmake-out/examples/xtensa -j8 -t xtensa_executorch_example

成功运行上述步骤后，您应该在他们的 CMake 输出目录中看到两个二进制文件。

> ls cmake-xt/*.bin
cmake-xt/dsp_data_release.bin  cmake-xt/dsp_text_release.bin

部署和在设备上运行¶

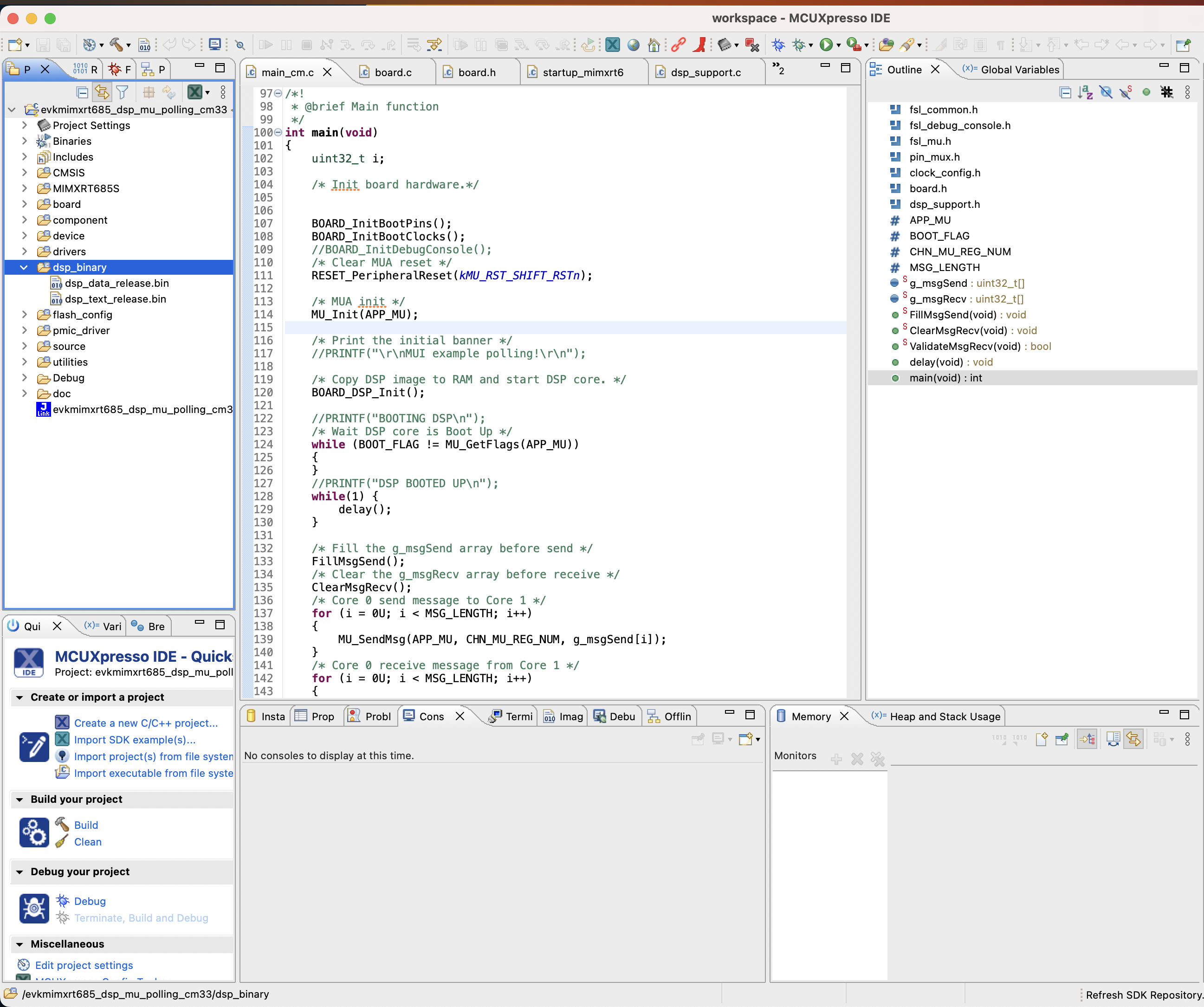

步骤 1. 现在，您需要将上一步骤中生成的 DSP 二进制映像复制到设置开发环境部分中创建的 NXP 工作区中。将 DSP 映像复制到下图中突出显示的 dsp_binary 部分。

MCUXpresso IDE

注意

只要二进制文件是使用 Xtensa 工具链在 Linux 上构建的，就可以仅使用 MCUXpresso IDE（可在所有平台（Linux、MacOS、Windows）上使用）来刷写板卡并在芯片上运行。

步骤 2. 清理您的工作区

步骤 3. 点击 调试您的项目，这将使用您的二进制文件刷写板卡。

在连接到您的板卡的 UART 控制台（默认波特率为 115200）上，您应该看到类似于以下内容的输出

> screen /dev/tty.usbmodem0007288234991 115200
Executed model
Model executed successfully.
First 20 elements of output 0
0.165528   0.331055 ...

结论和未来工作¶

在本教程中，您学习了如何导出量化操作、构建 ExecuTorch 运行时并在 Xtensa HiFi4 DSP 芯片上运行此模型。

本教程中的模型是 ASR 模型中出现的典型操作，可以通过在 export_example.py 中创建模型并将所需的运算符/内核添加到 operators 和 kernels 中来扩展到完整的 ASR 模型。

其他模型可以遵循相同的结构创建，始终假设运算符和内核可用。
