作者：Robert Elliott, Fredrik Knutsson, 和 Mark Quartermain

ExecuTorch 对 Ethos-U85 的支持

在快速发展的机器学习领域，PyTorch 凭借其灵活性和全面的生态系统，已成为领先的模型开发框架。 Arm 与 Meta 合作，在 ExecuTorch 中引入了对 Arm 平台的支持，这进一步简化了流程，使得在边缘设备上部署 PyTorch 模型变得无缝。

Arm Ethos-U85 NPU 是性能最高的 Ethos NPU，旨在满足在边缘运行高级 AI 推理工作负载（包括像 LLM 这样的基于 Transformer 的网络）日益增长的需求。Arm 提供围绕 Ethos-U 的参考设计，包括 Corstone-320 物联网参考设计平台，以加速和简化芯片开发周期。该参考设计平台包含许多组件，其中包括一个固定虚拟平台 (FVP)，它可以模拟整个系统，从而为 Ethos-U85 实现尖端的嵌入式软件开发和神经网络部署。

如今，Arm 通过在 Ethos-U85 上支持 ExecuTorch beta 版本，正在扩展对构建物联网边缘应用的开发者的支持。利用 ExecuTorch，开发者现在可以高效地将其原生开发的 PyTorch 模型落地，从而实现基于 Arm 构建的智能且响应迅速的物联网解决方案。

随着这个软件包的可用，成千上万希望创建边缘 AI 应用的开发者可以在平台上市前数月就开始他们的模型和应用开发。

在 Ethos-U85 上开始使用 ExecuTorch

ExecuTorch 公共 GitHub 仓库中提供了一个完整的开发环境。这提供了一个集成且经过测试的开发流程，包含所有必要的组件。

三个简单的步骤是：

  1. 设置 ExecuTorch
  2. 设置 Arm 构建环境
  3. 在 arm_executor_runner 上编译和运行模型

然后，您可以在此流程的基础上进一步构建，以编译和运行模型，并从 Ethos-U85 驱动程序捕获运行时行为，例如周期计数信息。

为了方便最终用户，我们还在 ExecuTorch 仓库中添加了脚本

  1. 设置 ExecuTorch
  2. setup.sh: 下载必要的软件。
  3. run.sh: 在 Corstone-320 FVP 上编译和运行模型

要构建其他模型，您可以使用预编译脚本 aot_arm_compiler.py，该脚本将 PyTorch 程序 (nn.module) 转换为 ExecuTorch 程序 (.pte flatbuffer 文件)。要编写使用 ExecuTorch 的自定义应用程序，您可以遵循示例 executor_runner 应用程序中的应用流程。

我们支持大约 40 个核心 ATen 算子，并且已经支持 Mobilenetv2 等模型的端到端部署。正在进行的进一步支持算子的工作将使每周能支持更多 PyTorch 模型。

随着更多功能的添加，将通过 pytorch.org 上 Ethos-U 的教程材料进行演示

此部署流程的详细工作原理

利用 ExecuTorch 的可扩展性以及 Arm 的张量算子集架构 (TOSA) 的表达能力，我们在 ExecuTorch 中实现了对 Ethos-U 的支持。Ethos-U 编译器 Vela 已通过 TOSA 前端得到增强，从而可以为 Ethos-U 系列中的所有产品编译模型。将这些组件结合到连贯的工作流中涉及以下步骤。

  1. 将 PyTorch 模型转换为可部署的 ExecuTorch 程序 (AOT 流程)
  2. 将 ExecuTorch 程序编译成可执行文件，该文件可以部署在 Corstone-320 上 (运行时流程)

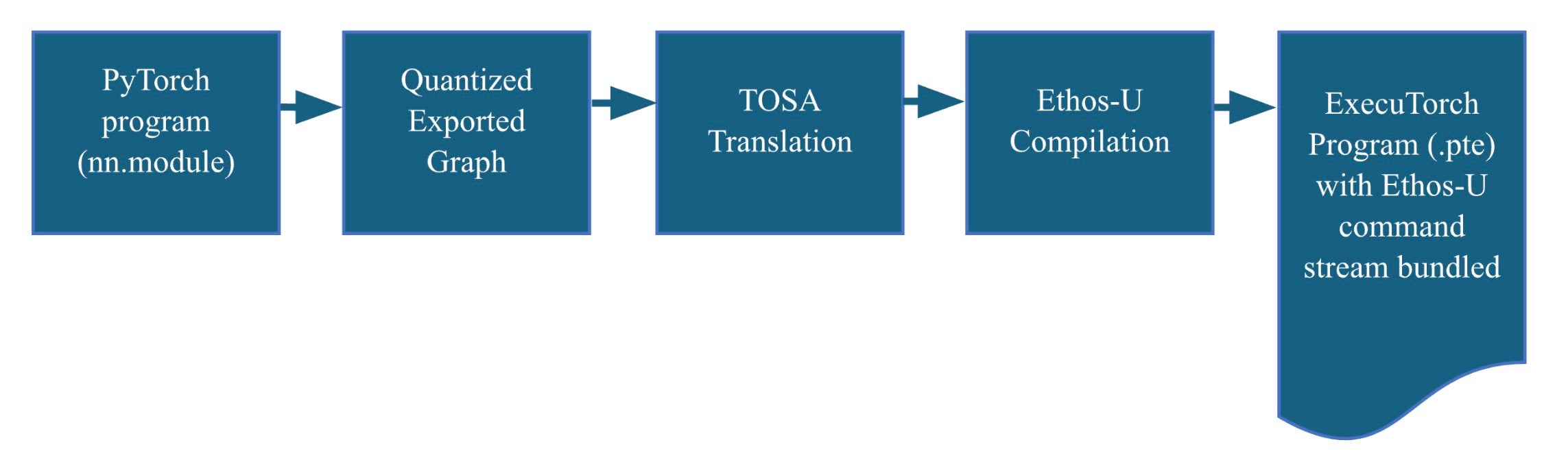

ExecuTorch 预编译 (AOT) 流程

该过程首先使用 PyTorch dynamo 导出流程将 PyTorch 模型转换为量化的 TOSA 表示。这使我们能够利用 Vela 编译器 TOSA 前端生成一组 Ethos-U 机器指令，称为命令流。命令流被打包到 ExecuTorch 程序中，由 flatbuffer 文件 (.pte) 表示。该文件包含 ExecuTorch 运行时使用 Ethos-U 硬件执行推理所需的一切。

flow diagram

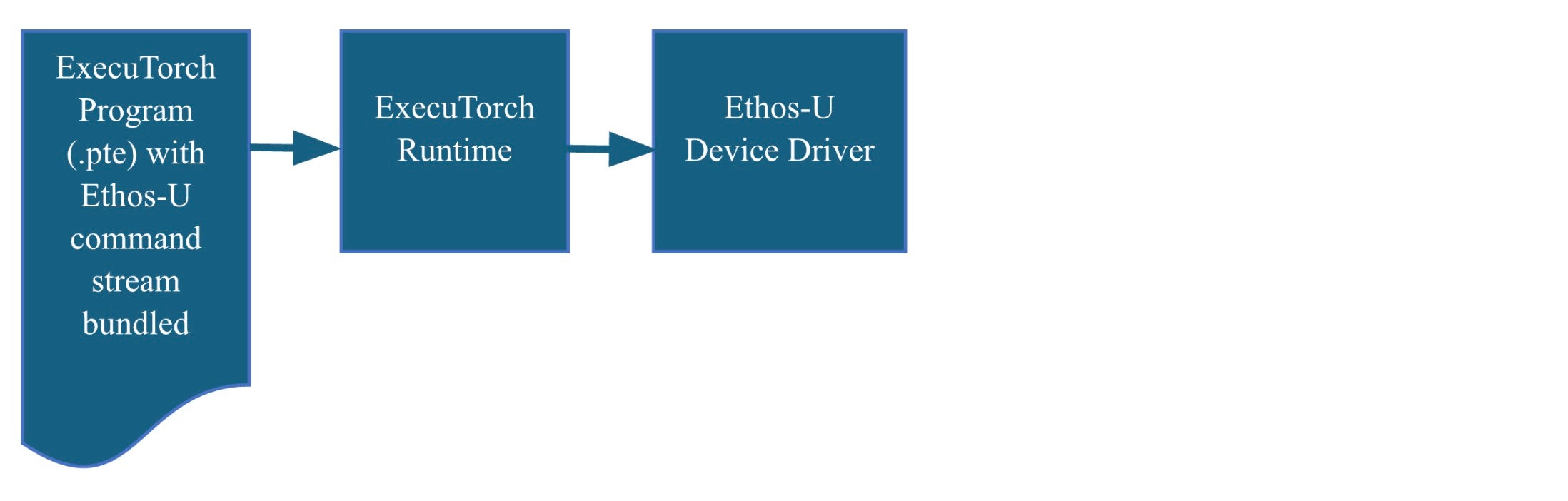

ExecuTorch 运行时流程

ExecuTorch 运行时用 C/C++ 编写，旨在支持多个后端。我们已将其扩展以包括对 Ethos-U 设备驱动程序的支持。遵循此流程将生成一个自包含的已编译可执行文件。在 Corstone-320 FVP 上部署可执行文件非常简单，只需在调用 FVP 时使用适当的标志即可。

flow diagram

Ethos-U85 和 Corstone-320

Ethos-U 系列 NPU 为边缘 AI 提供了高性能和高能效的解决方案。Ethos-U55（也受 ExecuTorch 支持）广泛部署在许多 Cortex-M 异构系统中，而 Ethos-U65 将 Ethos-U 系列的应用范围扩展到基于 Cortex-A 的系统，并提高了性能。

Ethos-U85 进一步扩展了 Ethos-U 产品线，通过使用基于 Transformer 的网络支持边缘上的当前和未来工作负载。与前代产品相比，Ethos-U85 的性能提升了 4 倍，能效提高了 20%，在流行网络上的利用率高达 85%。Ethos-U85 的显著特点包括：

  • 从 128 到 2048 MACs/cycle 的配置，在 1GHz 下提供高达 4 TOP/s 的性能
  • 兼容基于 Cortex-A 和 Cortex-M 的系统
  • 通过对 TOSA 的支持实现对主要神经网络的原生支持
  • 对所有主要神经网络的完全硬件加速
  • 如需完整功能列表，请参阅Ethos-U85 技术概述

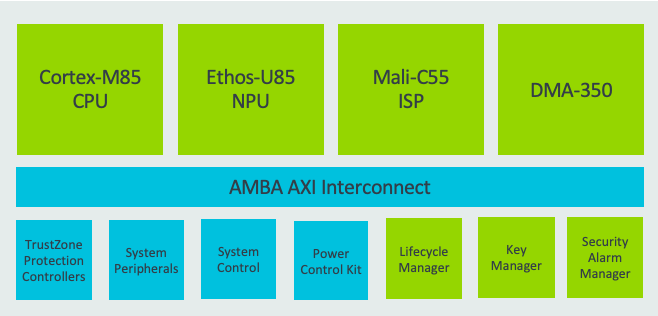

A typical compute subsystem design with Ethos-U85

Ethos-U85 的典型计算子系统设计

下一步

我们每周都会增加新的算子支持，扩展 ExecuTorch 核心 ATen 算子的覆盖范围，并使更广泛的模型能够在 Ethos-U 上运行。我们正在进行的努力专注于提高性能，以确保模型在 Ethos-U 上尽可能优化地运行。

ExecuTorch delegate 框架支持将 Ethos-U 不支持的算子回退到在 CPU 上使用参考内核实现运行。我们将努力使用 CMSIS-NN 在 Cortex-M CPU 上实现最佳性能，为回退算子提供最佳支持，并确保没有 Ethos-U 功能的设备获得最佳性能。

上述包含 Corstone-320 FVP 的软件包是简化应用开发的更多步骤，因此请尽管查看代码和构建过程，并向我们发送反馈。同时，我们将忙于进行每周发布，以启用更多功能、支持更多模型，并从硬件中提取最大性能。
